20KW缠绕式变频-绕线式中频感应加热器设计结构及技术参数

  在现代工业领域中,高效快捷的加热拆卸及安装,离不开缠绕变频感应加热器,该设备利用绕线加热的独特优势,在无损热拆领域得到广泛的应用,正逐步成为众多制造企业不可或缺的加热设备。本文将20KW绕线感应加热设备的技术参数及使用说明分享给用户,以便正确使用该加热设备。

 20KW缠绕感应加热设备的原理
   缠绕感应加热器基于电磁感应原理工作。当交流电通过缠绕在工件表面的线圈时,会在工件内部产生交变的磁场。根据法拉 第电磁感应定律,交变磁场又会在工件中感应出涡流,这些涡流在工件内部流动时,由于电阻的存在,会产生大量的焦耳热,从而使工件迅速升温至所需温度。这一过程无需直接接触工件,避免了传统加热方式可能带来的污染与变形问题,实现了高效、清洁的加热效果。


 20KW绕线式中频加热设备结构设计

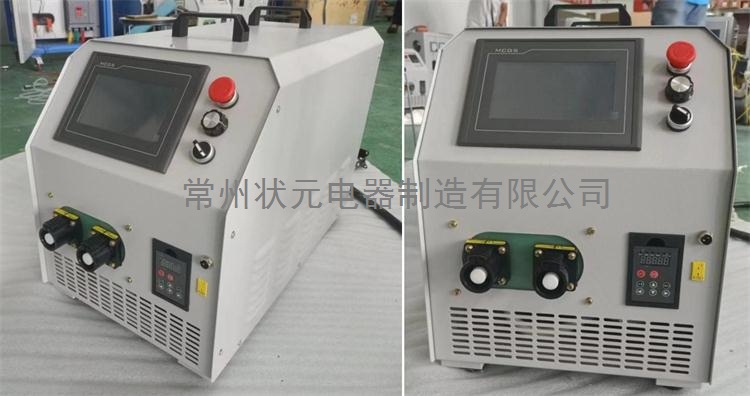

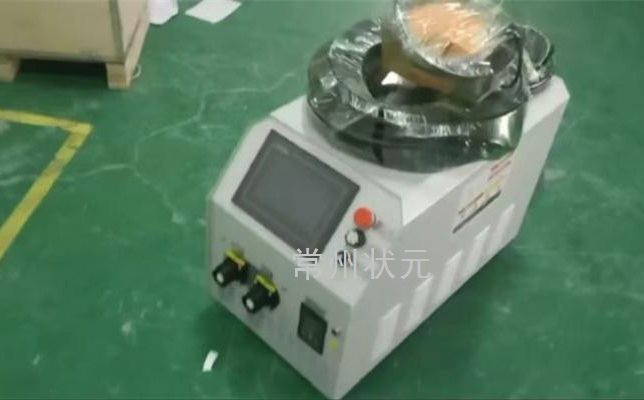

  绕线式感应加热器的核心部件主要包括变频电源系统、柔性线圈组成。20KW电源采用手提式结构,下面带脚轮,便于外出携带以及拎到热拆现场使用,有触摸屏和仪表两种不同的调节方式。

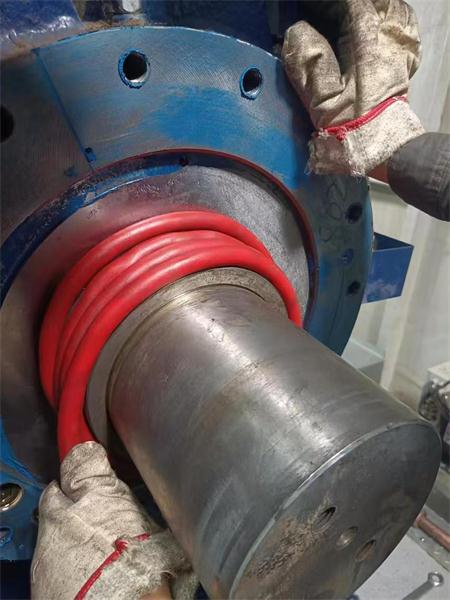

  系统提供稳定的中频电源,确保加热过程中的电流稳定与可调,并根据预设参数自动调节电流大小。柔性耐高温电磁线便于缠绕到需要加热拆卸的轴承、联轴器、皮带轮等工件外面,实现快速加热后拆卸。


20KW缠绕式中频感应加热器技术参数

型号

ZYDC-20

输入电压

三相380V±10% 50-60Hz

额定功率

20KW

输出功率

5-20kw可调

频率

5-30KHZ

控制方式

DSP数字嵌入式控制软件

工作模式

手动模式、自动模式、温控模式

加热电流设置段

5段(可扩展至更多段)

工作状态显示

时间、电流、频率、运行状态、温度曲线

工件参数存储数量

30个/模式

显示屏

7寸真彩显示屏,分辨率800×480

报警界面

过流、过压、欠压、缺相、过热、负载异常、短路、线圈打火、IGBT保护等

总线接入

RS485

更多功能

可记录数据、打印、WiFi联网控制(选配)

工作温度

-10度至+50度

体积

385×450×718mm(宽、高、长)


 总结,缠绕式感应加热器以其灵活的加热优势,不受场地限制、工件外径大小共用,在加热拆卸领域成为不可或缺的专用设备,成为维修行业的得力帮手。
