现在的电机壳从最早的铸铁机壳到后来的铝机座，再到现在的油冷、液冷的钢机壳、不锈钢机壳，机壳的材质的多样化成为趋势，特别是双层中间带水道的电机座，多数采用焊接方式成形。

   铁机壳、钢机壳或者不锈钢机壳加热后的效果怎样？膨胀量能达到多少？能否顺利热套定子？带着这些问题，和记怡情娱乐官网对钢机壳和不锈钢电机壳加热设备分别进行了实物加热测试。

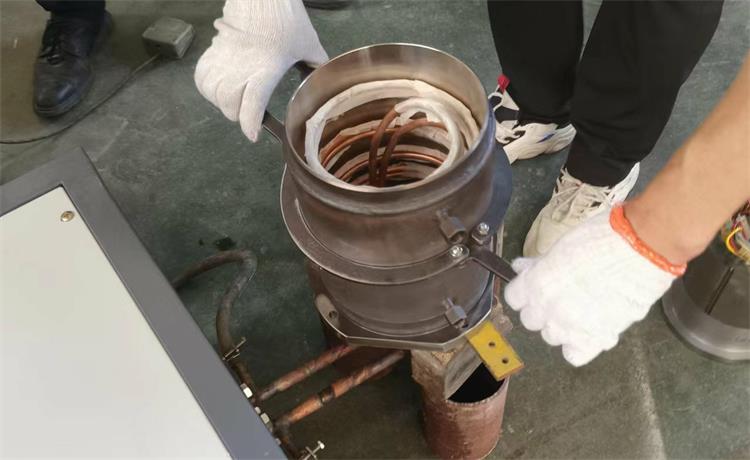

   由于钢的电机壳是双层，选择的方式是从机壳内筒里面加热，目的是让钢机座从内向外膨胀，测试加热后的膨胀量、焊缝及机壳是否会产生裂缝、以及内外壁的温差，和热套定子之后的效果。

实测数据：

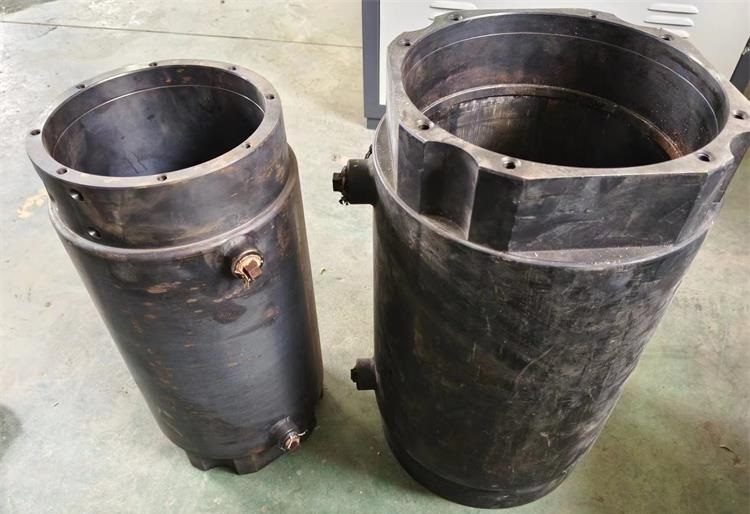

1、加热钢壳内径264mm 长度480m的双层油冷电机座，机壳和定子的过盈量是0.3mm,采用中频加热方式，加热257秒钟，内壁加热到330℃，外壁256℃，测量内孔膨胀量约70丝。

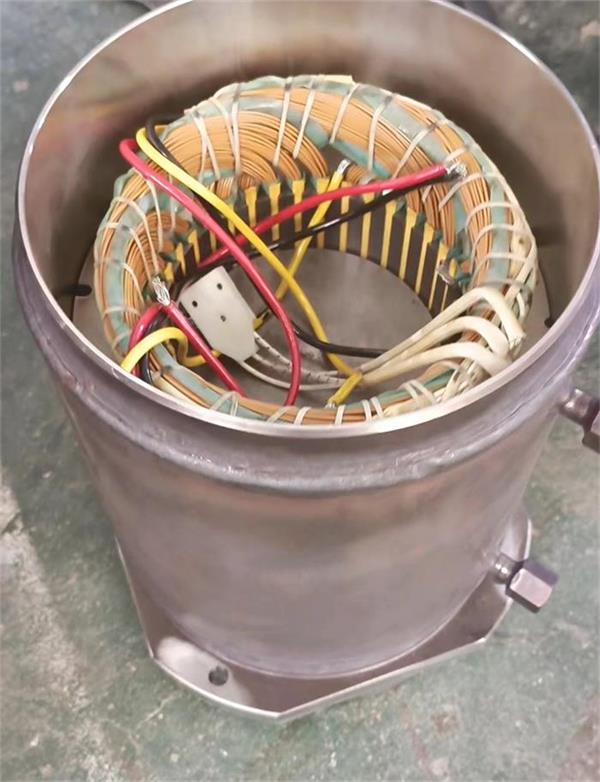

2、加热不锈钢电机壳，内径167mm 长度240mm的双层带水道壳体，机壳和钉子的过盈量约12丝，单边约6丝左右，不锈钢厚度3-3.mm，加热到外壁160℃时取下来热套定子，非常轻松，定子与机壳内孔间隙较大，将加热后的不锈钢机壳冷却15秒钟左右，再次热套，依然很轻松。

3、对加热后的两种材质机座焊缝、接头及外观检查，未发现裂痕及其它不良影响。然后将机壳水道灌满水，一端封住用，另一端进水孔用4KG气压封住10分钟，做密闭实验，结果正常。

4、探伤实验，后来电机厂家对一批热装后的机壳送外，做焊缝探伤检测，结果未发现异常。

 总结：根据电机壳加热器实际加热后的热套效果，和带水道铁机壳、不锈钢机壳的检测，从内孔加热无不良影响，热装效果较好，客户对加热效果很满意。
