电机定子机壳热套-热装-热合工艺设备

  电机定子与机壳的热套、热装及热合工艺,关系到电机轴的同心度和组装后电机成品的优劣,怎样实现定子顺利入壳,已成为装配的关键步骤,咱们就电机壳热套设备的加热方法、工艺进行分析。


 一、电机定子机壳热套工艺过程
   电机定子机壳热套,简而言之,是一种利用热胀冷缩原理,在高温条件下将定子机壳与电机其他部件(如定子铁芯)精确装配的方法,也叫定子入壳热套,或称之为热合、热装。电机壳加热设备不仅能够实现部件间的高精度配合,还能有效避免因机械力直接作用而产生的应力集中和变形问题,从而保障电机的整体性能和使用寿命。
 二、热套热装设备选型

1、电机铝壳加热器主要有两种加热方式,一种是工频加热,另一种是中频加热;

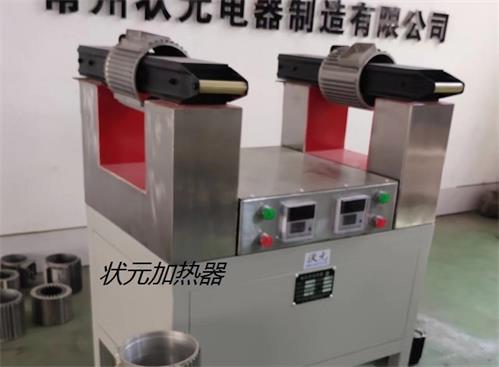

2、工频加热常用于手动热装定子,工频加热机具有换型简单、设备皮实耐用不易坏等特点,常见的加热杆、铁芯穿套加热;

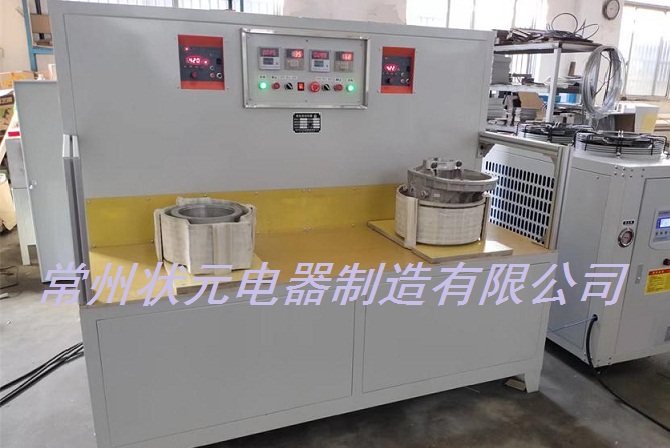

3、中频加热由铜管感应圈、中频加热主机、副机及冷却水组成,感应加热圈可以套住机壳加热,也可以伸到机壳里面加热。


 三、电机壳热套定子工艺
 1. 准备工作 首先机壳选择合适的电机壳热套设备,中频是换大小加热圈工频有加热杆或铁芯。

 2、机壳进行,常规机壳加热到180度左右套装定子,新能源加热到130-150度左右,过盈量大的需要温度高

 3、加热过程:加热是热套工艺的核心环节。采用感应加热,使机壳产生一定的热膨胀,达到预期膨胀量

 4、装配操作 在机壳加热完成后,迅速而准确地将定子铁芯对准并推入机壳内,利用机壳的热膨胀实现无应力装配,也可以拿机壳套装定子

 5、热套过程  机壳定子热装时,需控制装配速度与力度,尽量不要倾斜,避免对部件造成损伤,确保一次套到位

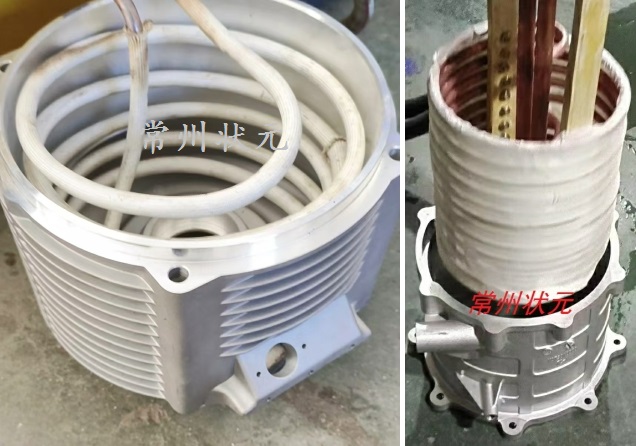

电机壳中频加热线圈 感应圈.jpg

 四、电机壳加热器优势
A、高精度配合  热套工艺能够实现部件间的高精度无应力装配,提高电机的整体性能。
B、减少变形 避免了压机冷压直接作用下的应力变形及偏心问题,延长电机使用寿命。
C、适用范围广 适用于大小内径、长度以及通孔、盲孔电机定子机壳装配,具有广泛的适用性。


  五、结语
 电机定子机壳热套技术作为电机制造中的一项重要工艺,其应用不仅提升了电机的性能与稳定性,也让热装变的更加顺畅。通过不断的研究与创新,机壳加热设备及工艺将更加成熟与完善,为电机制造业的发展贡献更大的力量。
