轴承加热器的线圈
线圈可以说是轴承加热器的心脏,线圈的材质,绕制的质量可以直接决定轴承加热器的好坏。严格的工艺,优秀的材质,以及特殊的设计可以增加其的工作效率及其使用寿命。下面,从材料的选择到线圈绕线的注意事项。
1.材料选择
bobbin规格选择应正确无误,保证其完好无裂缝。
将bobbin正确插入治具,插好后看看方向,常规的pin脚朝机器,有特殊注明应根据图纸要求。
不用pin需要剪掉的,在未绕线之前提前剪去,防止刮破wire的绝缘。
按照要求包好醋酸布,或缠绕玻璃丝布,在bobbin外侧包紧,两头不留间隙。

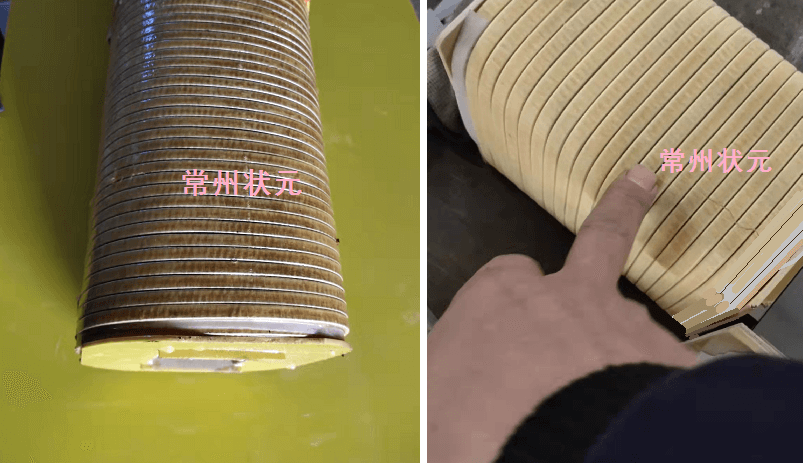

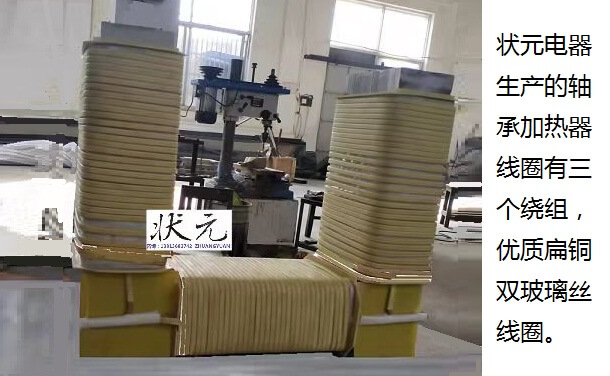

尽量使用铜线圈,不建议使用带铝线圈,市面上很多是铜包铝或铝线圈,和记怡情娱乐官网和记怡情娱乐官网电器全部使用的是双玻璃丝铜线来绕制。
2、注意事项
2.1 轴承感应加热器的功率大小不同,绕线也有一定区别,不能一视同仁。
2.2 选择合适线径,铜线的平方数决定电流大小,必须有精确计算得出。
2.3 出入线所加之铁氟龙套管须与BoBbin凹槽口齐平,套管插入挡墙超过5毫米。
2.4 不须TUBE绕线时铜线不可上档墙,匝间、层间的间隙保证通风散热,不能堵死。
2.5 线圈自然散热或风冷结构,都应保证散热性能及通透性,也有利于绝缘漆的彻底浸渍。
高质量的轴承加热器线圈必须有严格的绕线工艺控制,整个过程一丝不苟、采用无尘化绕制是必备条件。
