线定子加热_转子加热设备技术要求
客户技术要求
总则 铁芯中间需要装根长轴,轴上有键槽,安装方式采取热装方法,把铁芯定子加热到200℃+- 10℃,按照技术要求设计相应的转子加热设备。
1、定子铁芯工件尺寸
型 号 | 1 | 2 | 3 | 4 | 5 |
外径(mm) | 59 | 74 | 84 | 114 | 156 |
长度(mm) | 型号5,最长150 | ||||
内径(mm) | 26 | 30 | 32 | 42 | 60 |
加热温度(℃) | 150 | 160 | 170 | 175 | 180 |
加热时间(min) | <2 | <3 | <3 | <4 | <5 |
带线圈的样品 | 准备样品 | / | 准备样品 | / | 准备样品 |

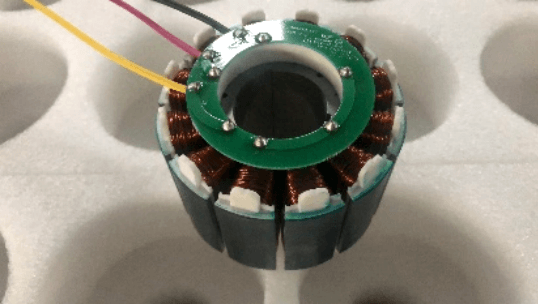

2、工件照片
3、该设备满足以上5个型号的加热,5个型号各配置相应的加热杆;
4、要有温度控制(带比较好的温度探头)和时间控制的;
5、温度控制模式下,温差控制<2℃;
6、自动退磁,加热工件不能被磁化;
7、具有热保护装置;
8、加热最高温度:180℃及以上;
9、确保线圈不受损,绝缘不破坏。

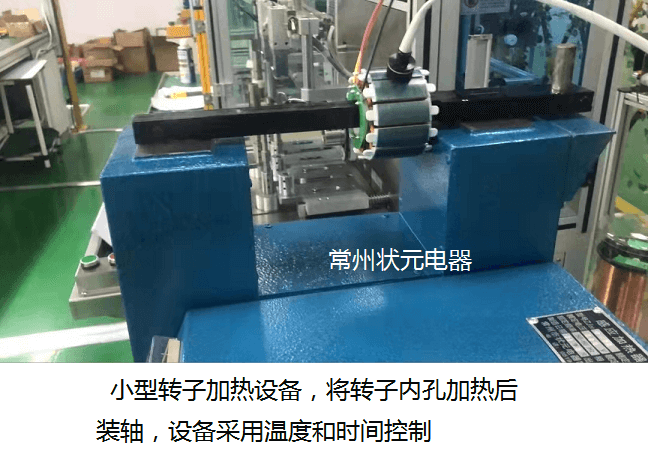

我司按需定制
1、设备用于样机制作车间,和实验室类似,没有节拍要求,加热时间可延长,订做加热单个铁芯在四至五分钟左右;
2、设计加热器容量5.5KVA,电压380V,电流14.5A,频率50-60HZ;
3、加热最长铁芯150mm,内径不等有大小,配置相应的加热杆;
4、带有温度控制、时间控制两种功能,根据铁芯大小自行调节;
5、做成机电一体式,带并联电容补偿,自控型加热设备。
使用效果反馈
转子加热器交付使用后,用户反馈达到预期效果,加热后顺利装轴,总体效果非常好,已经做出两批次样品发往欧洲,待欧洲客户确认质量。同行前来参观时,也借鉴和记怡情娱乐官网的方法。
