风电机组单电源轴系感应加热器技术方案
1、感应加热范围
1.1 本文件规定了GWH V20平台单电源轴系感应加热设备的技术参数、技术要求、技术条件的要求。
1.2 本文件适用于GWH V20平台单电源轴系感应加热器的订货和验收。
1.3 本文件适用于GWH V20平台轴承及轴承座加热。
2、技术参数
2.1 加热件的基本参数
2.2轴承加热件参数(按SKF和Timken数据),见表下表

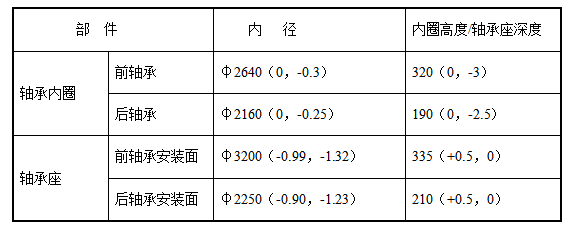

表1 GWH V20轴系加热件尺寸参数表 单位:mm
3、技术要求
3.1一般要求
A、单电源轴承感应加热器的设计使用寿命6年。
B、单电源轴承感应加热器应符合本文件的规定,并按规定的程序批准的图样和技术文件执行,未及之处按相关的国家标准、行业标准或国际标准执行。
4、环境条件
单电源轴承感应加热器的使用需要满足以下条件:
4.1厂房内温度:5℃~45℃;
4.2厂房内湿度:20-90%,年平均65%(无冷凝水);
4.3电源:三相四线制AC380V±10% ;
4.4频率:50HZ±2%。
5、单电源主轴承加热器的主要设计要求
5.1生产纲领:300天/年,两班制,每班7.5工作时;

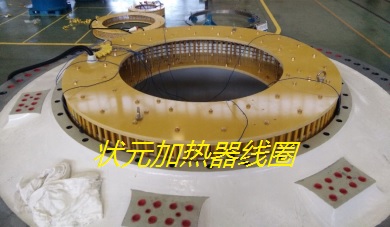

5.2中频感应加热设备一台,包括主机柜一套电源,四个感应线圈,四个贴片式磁吸测温传感器;
5.3加热器应保证工件加热均匀,工件温度满足装配要求,不允许过温烧坏工件,不允许产生高频淬火现象;
6、感应加热器技术条件
A、加热噪音:≤70dB;
B、加热温度0~240℃可调;
C、温度控制精度±2℃;
D、加热时间可设定,0~99分59秒可调,时间控制精确度1秒;
E、加热完成后:无残磁;
F、加热过程中设备对轴承无放电现象;
G、设备在启动过程中对外接电源无干扰;
H、轴承感应加热器启动过程中内外圈磁场变化不会对设备及人员造成伤害。
