1.大型轴承加热器、轴承座加热设备技术要求及设计方案

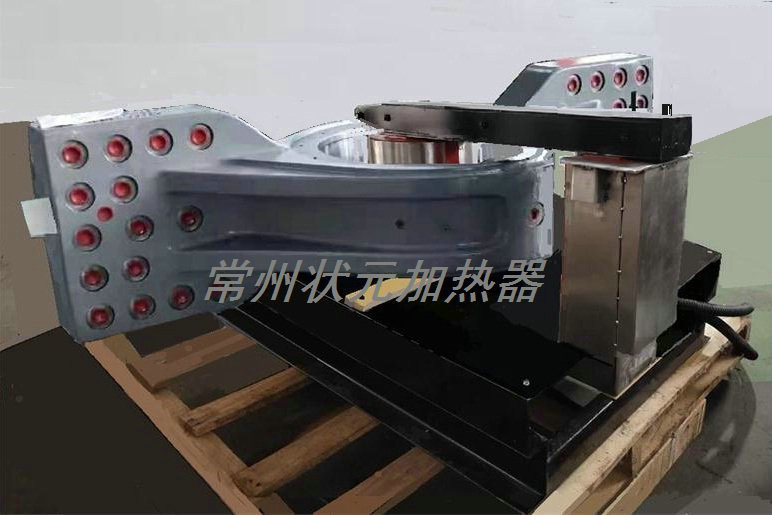

  1.1.1　感应加热器系统描述

a)     有时间设置显示界面，设置方便快捷。

b)     设置具有自动校准功率，无须手动干预。

c)     通过带磁性温度传感器探头和微处理器时刻控制加热过程。

d)     加热到达要求温度时，有声音提示,并具有保温功能。

e)     具有温控设置，能根据设定的加热工艺温度完成过程控制，同时实现温度实时数字显示,输出参数实时显示。

f)      加热器具有异常保护功能，如短路，过热等。出现异常情况立即停机并报警。

g)     加热器三个测温点一个参与控制，另外两个为时时观察温度点。除了观察之外,实现到达预设温度报警功能。

h)     工件加热完毕后，被加热工件无残磁。

1.1.2　感应加热器参数

感应加热器的参数见表2

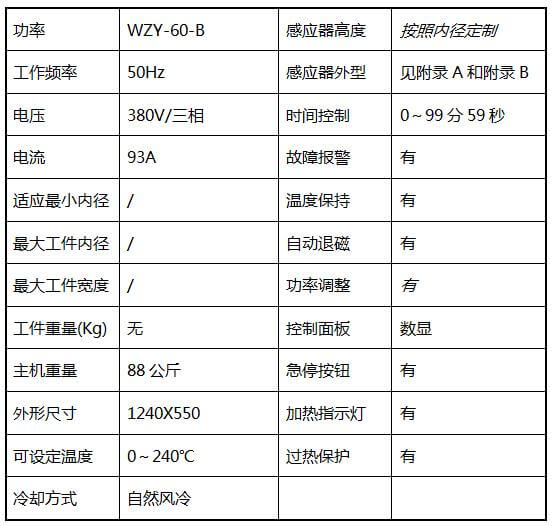

表2 GWH V20单电源感应加热器参数表

  1.1.3　感应加热设备的功能要求

将任一电磁感应加热器线圈（带线圈工装）吊装套在GWH V20轴系的相应工件上（线圈和工件有对应关系）。电源接通，设置目标温度。启动加热器，感应器开始工作，任一传感器温度达到设定的目标温度，自动停机，自动进入温度保持模式。工作完成后，将电源开关拨到停止位置，切断电源。

a)     温度主控制表：温度到设定值工作停止，低于设定值3℃自动启动。

b)     温度辅助测温表：温度到设定值工作电源断电，报警灯黄灯亮起，蜂鸣器鸣叫，加热停止，需按下停止键解除报警。

c)     正常加热时温度主控表根据温度值控制加热的启动和停止，辅助测温表只是保护作用。当主控温度表探头出现异常或者吸附不牢靠或者测温位置不正确时，导致工件超温，此时辅助测温表起保护作用，加热器主电源断开，停止加热。

  1.1.4　工件的放置要求

a)     要求线圈工装至少有3个吊点(吊点需满足承载要求)，确保吊运平稳。

b)     要求线圈及线圈工装表面光滑，不允许损伤工件或轴承装配面。

c)     每一个线圈（含线圈工装）与轴承座、轴承内圈一一对应。

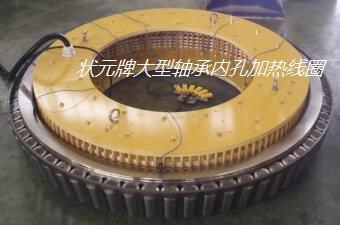

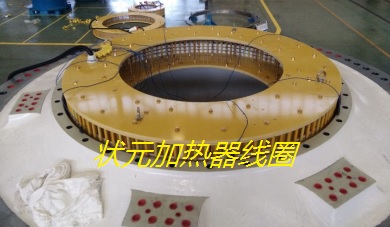

d)     要求引线盘在线圈上，4点U型销固定。与主控柜连接的插头要求有连接固定点，可以与4点U型销中至少1个可以连接。图1   线大型轴承座加热器线圈示意图

  1.2　设备通用技术要求

  1.2.1　人机工程

a)     操作高度及结构要符合人机工程学的有关要求。

b)     充分考虑平面布局、工位设置、控制屏的设置。

  1.2.2　防错装置

a)     杜绝误操作现象的发生。

b)     设备具有防错装置，防止误操作损坏设备和发生人身安全事故。

  1.2.3　设备结构

a)     不允许对工件已加工表面造成划伤、磕碰等伤害。

b)     设备结构要有利于维修和清理。

  1.2.4　设备设计标准及模块化

a)     设备的设计要符合中国国家标准或ISO标准。

b)     感应加热设备要进行模块化设计，便于设备安装和工艺调整。

  1.2.5　运动单元要求

设备中运动单元（如移动、回转等）应无尖角，并且运行平稳可靠。

  1.2.6　设备外观

a)     设备外型须突出美观、和谐、整齐。

b)     设备基本漆色按乙方提供的色板（或者国标号）制作。

  1.2.7　安全环保

a)     一般性要求：对人的安全、防护、辐射等劳动保护条款符合中国的国家和行业的相关标准。

b)     设备的设计要符合中国国家标准或ISO标准。

c)     设备稳定运行时噪声≤70dB（采用ISO标准进行检测）。

d)     设备配备安全操作指导书，危险部位必须进行文字和危险图形标识。

1.2.8　其他要求

a)   此加热器为落地式设备，安放高度符合人机工程，方便操作；

b)   所有结构件的焊接施工符合国家有关焊接技术规范，所有夹具的设计、制造以满足生产、工艺和使用要求为准；

c)   甲方提供的设备满足技术协议中提到的各项技术要求，但不限于上述内容；

d)   未提事项按照国家有关标准执行。

1.3　设备清单

1.3.1　单电源轴承感应加热设备清单见表3。

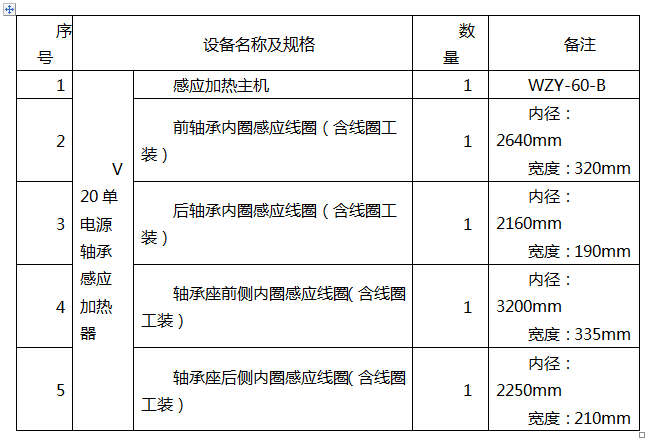

表3 单电源轴承感应加热设备清单表

  2　标志、包装、运输、存储

  2.1　标志

产品铭牌应固定在产品显著的部位，在产品寿命期内铭牌字迹清晰可辨，内容要求如下：

a)     制造厂名称；

b)     设备名称、型号规格；

c)     重量；

d)     出厂日期、编号。

  2.2　包装

包装材料符合GB/T 13384-2008中5.1.1木材要求；装箱、加固等符合GB/T 13384-2008中5.2.2～5.2.4的要求；包装防水、防潮、防尘和缓冲满足GB/T 13384-2008中5.6的要求。保证产品完好无损到达目的地。

在包装上用标准的图案作标志。设备出厂时，包装箱内附有合格证、检验报告。

2.3　运输和贮存

运输时应采用必要的防雨、定位、加固、防震、防撞措施。装卸应小心平稳，防止损坏防腐层，应保证包装物完好。运输方式应遵循运输及装卸相关规范，运输过程中不得有设备或随机零部件的损坏、丢失等现象；

设备应贮存在无腐蚀性气体、通风良好、干燥的库房中。

3　设备验收

设备进厂后，对工件进行加热运行，试运行装配3套以上轴系,满足工艺要求,即为验收合格。

  4　文件清单

  4.1.1　要求提供的文件清单见表4（包含但不仅限于这些文件）

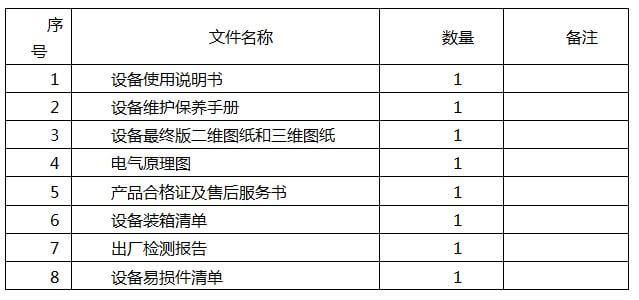

表4 文件清单

  5　其它

  本订货技术条件作为订货感应加热器合同的附件，未尽事宜双方协商解决。
